Sanierung Falltorstraße in Mössingen

In einer asphaltierten Straße im Ortskern von Mössingen, der Falltorstraße, wurden vor 5 Jahren ca. 400 m2 Pflasterbeläge eingesetzt, um vor einem Geschäftsgebäude mit Bushaltestelle den Orts-charakter durch einen klassischen Pflasterbelag herzustellen.

Die Einordnung der Falltorstraße erfolgte durch das Ingenieurbüro Herrmann und Mang, Pfullingen, in Bauklasse IV. Zum Einsatz kamen TESCADO CURA Pflastersteine 30x30x12 mit VS 5 in einer Sonderfarbe.

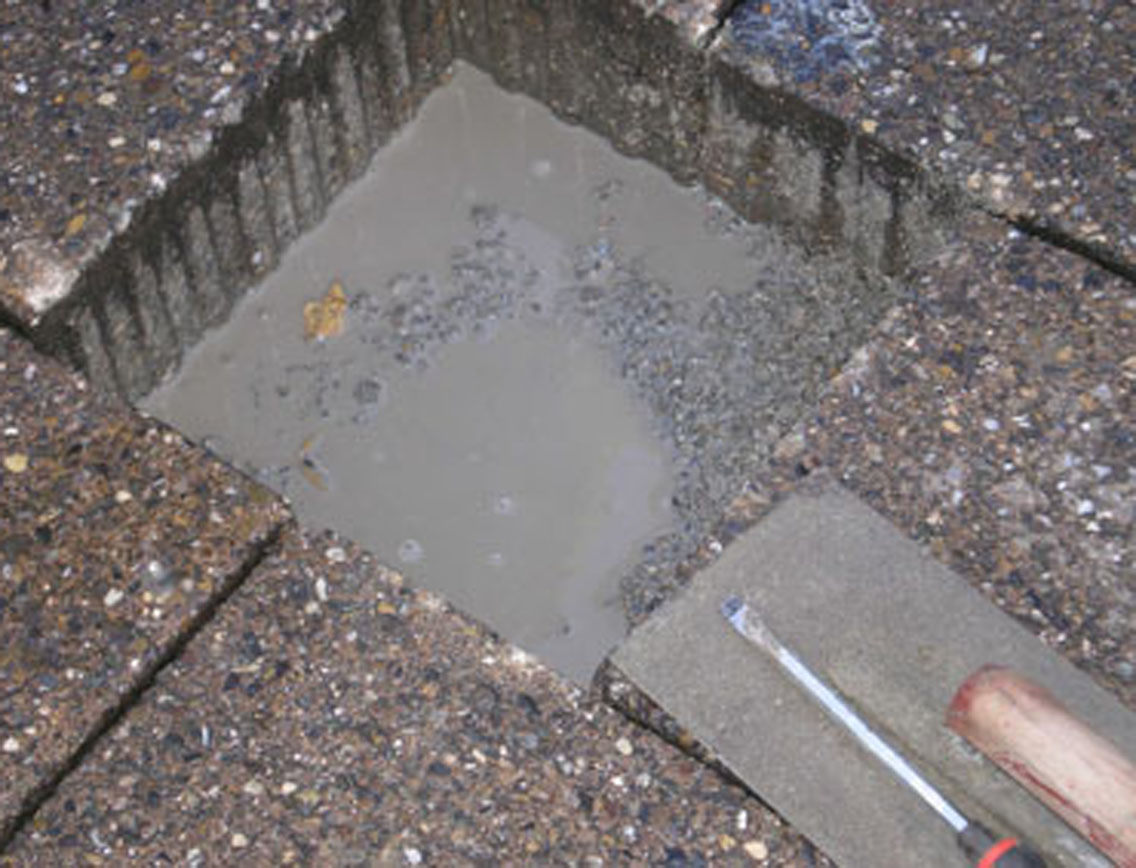

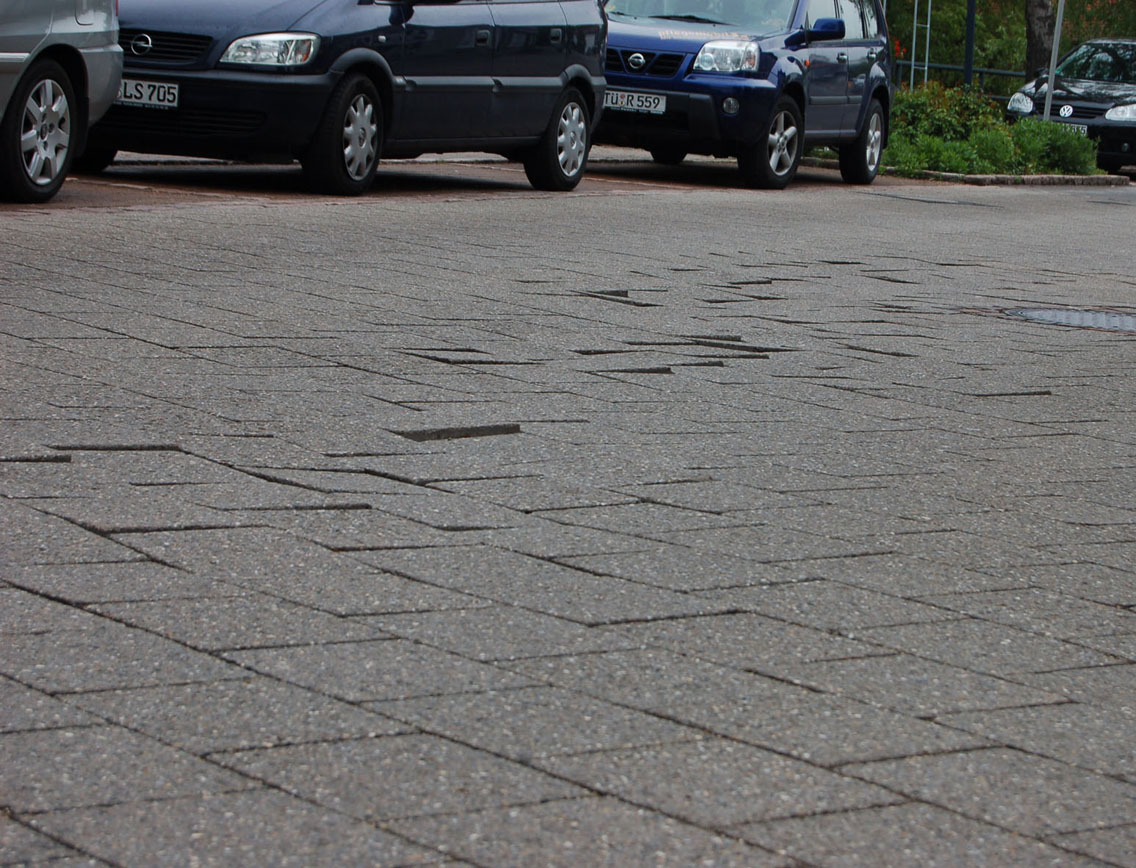

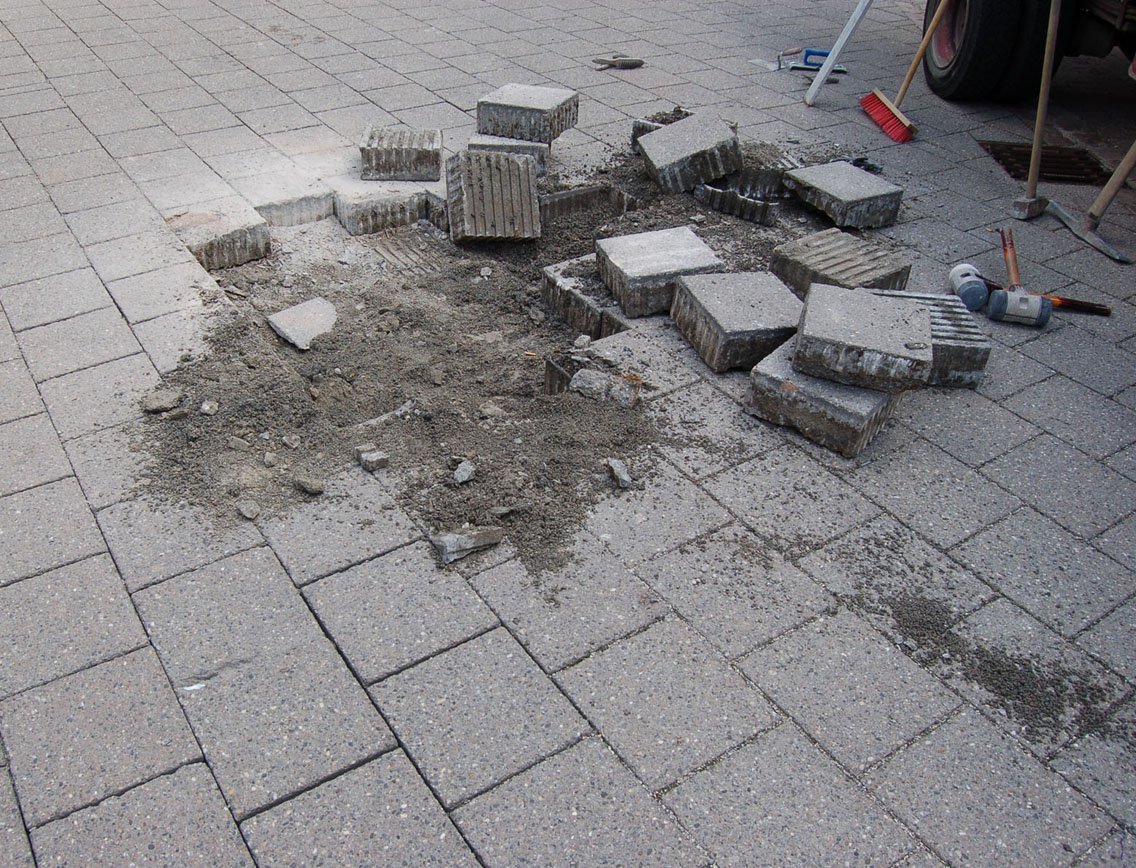

In Teilbereichen der gepflasterten Fläche lockerten sich seit 2009 die Pflastersteine. Nach einer Untersuchung des Untergrunds wurde als Schadensursache eine nicht ausreichend wasserdurchlässige Tragschicht festgestellt.

In einem Beratungsgespräch mit der Stadtverwaltung Mössingen haben Herr Thalheim und Herr Schlümer ECOPREC als Bettungsmaterial für stabile Pflasterflächen vorgestellt. Die Stadtverwaltung hat sich kurzfristig für eine Sanierung mit ECOPREC entschieden, weil

  • die technischen Vorteile von ECOPREC, die das Eindringen von Niederschlagswasser in den Oberbau weitestgehend verhindern, überzeugten und damit die Bereitschaft vorhanden war, ECOPREC in der Falltorstraße einbauen zu lassen.
  • wir dieses Objekt als 1. Referenzobjekt in unserem Vertriebsgebiet durch kostenfreie ECOPREC-Lieferung gesponsert haben.
  • der Bauunternehmer, die Fa. Richard Flammer GmbH & Co in Mössingen, aufgeschlossen war, dieses neue Material einzusetzen.
  • die Geschäftsführung der Fa. Flammer an einem Asphaltwerk eine Beteiligung hält, so dass ECOPREC in diesem Werk in Objektnähe produziert werden konnte (Prüfung des Vorhandensein von Sieblinie aller verfügbaren Gesteinskörnungen von 0/2mm bis 2/5mm und der verfügbaren Bitumensorten im Werk).
  • Restmengen der Sonderproduktion TESCADO CURA noch auf Lager waren und direkt an den Bauhof der Stadt Mössingen verkauft werden konnten.
  • die Tragschichtprüfung der zu sanierenden Fläche eine ausreichende Tragfähigkeit von mind. 180 MN/qm ergab und somit ein Austausch derTragschicht, wie ursprünglich vorgesehen, nicht mehr notwendig war.
  • wir eine separate Gewährleistungsvereinbarung für die Sanierung mit ECOPREC innerhalb eines Zeitraumes von 4 Jahren erstellt haben, die in der Höhe limitiert wurde, wie Kosten für ein evtl. Aufnehmen, Säubern und Wiederverlegen gem. DIN 18 318 und ZTV Pflaster StB incl. Bettung und Verfugung anfallen würden.

Die Stadtverwaltung in Mössingen hatte beschlossen, 200 qm der Gesamtfläche mit ECOPREC als Bettungsmaterial neu zu verlegen.

Die gesamte Abwicklung wurde eng durch Herrn Dipl.-Ing. Jens Meinheit von der SF Kooperation begleitet. Herr Meinheit erarbeitete die Vorlage für eine Gewährleistungsvereinbarung – klärte die Produktionsvorausetzungen/-möglichkeiten mit dem Asphaltwerk und hat die Rezeptur von ECOPREC entsprechend weitergeleitet. Darüber hinaus verfolgte er die Einbringung von ECOPREC vor Ort und stand dem Bauunternehmer beratend beim Heißeinbau zur Seite.

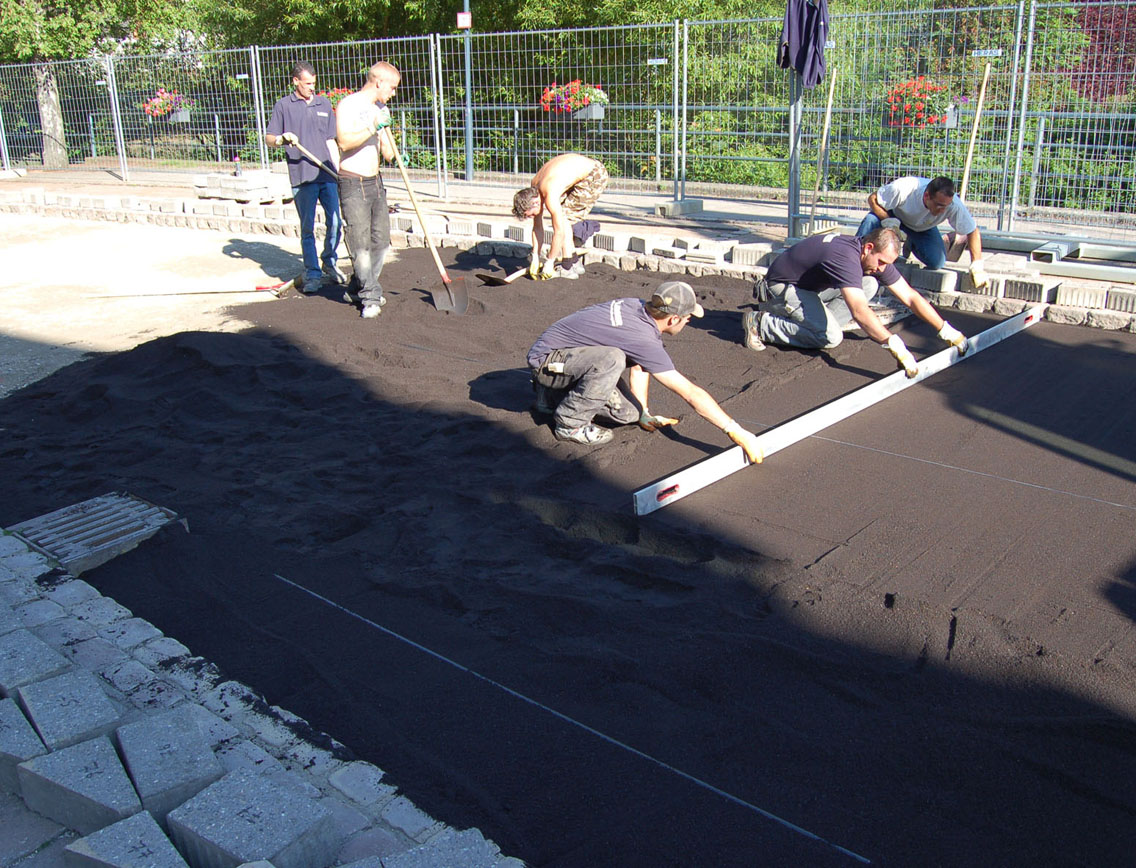

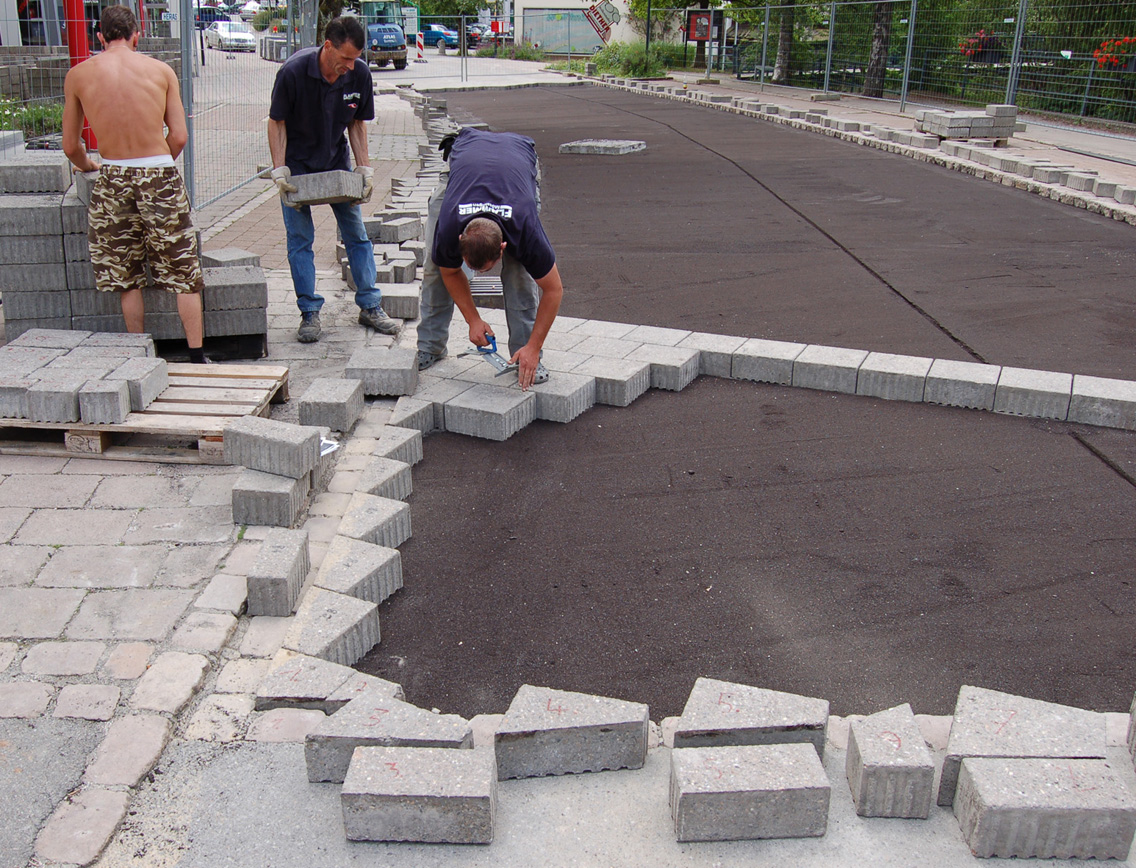

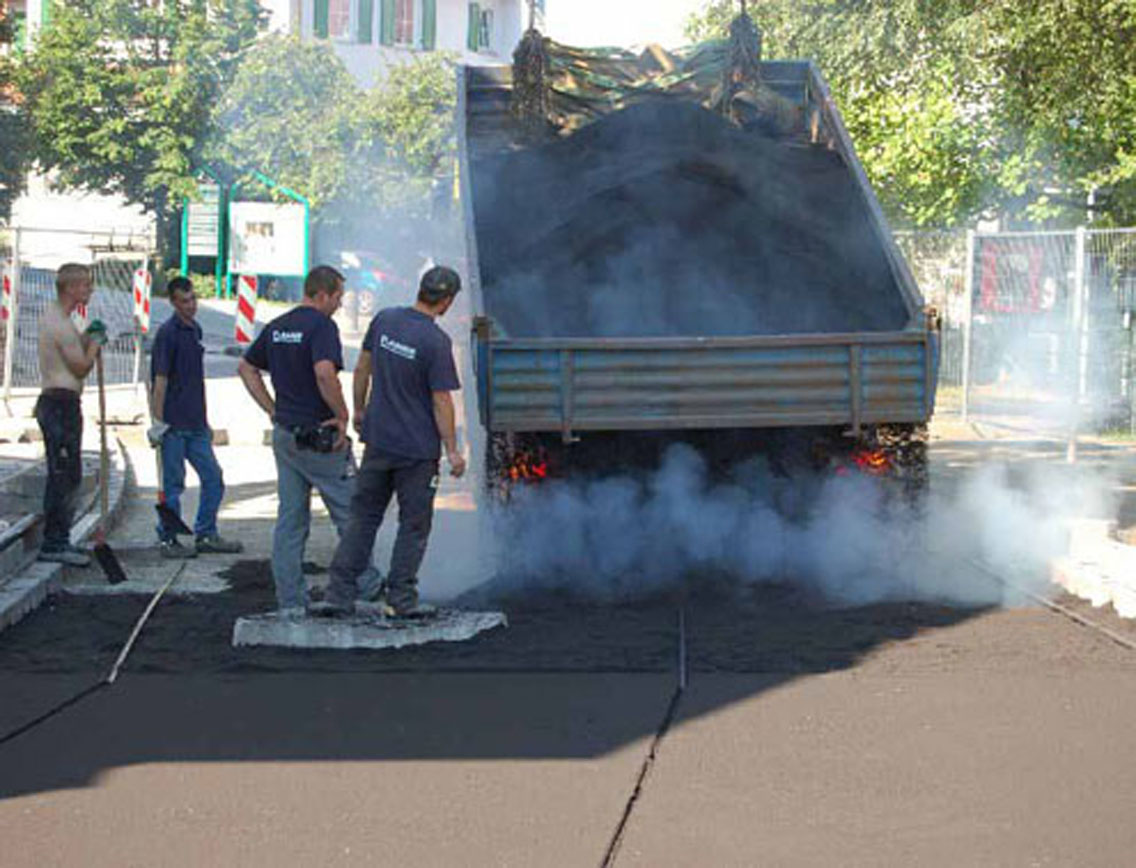

Für die 200 qm wurden insgesamt 16 to ECOPREC-Material produziert und mit einer Temperatur von ca. 110 Grad C angeliefert und von Hand innerhalb von 2 Tagen eingebracht. Die Bettung brauchte nicht besonders geschützt zu werden. Die Verlegung der Pflastersteine konnte nach kurzer Zeit bereits beginnen. Anschließend erfolgte das Einfugen mit ECOPREC. Die anschließende Bauabnahme (§12 Nr. 1 VOB) mit dem Bauunternehmen und der Stadtverwaltung verlief problemlos. Die von Herrn Meinheit prognostizierte Verdichtung der Pflastersteine von ca. 15 mm durch das Abrütteln und durch Befahrung war nach vier Wochen um ca. 5 mm geringer. An sehr wenigen Stellen hatte sich ECOPREC in den Fugen nicht ganz verhärtet.

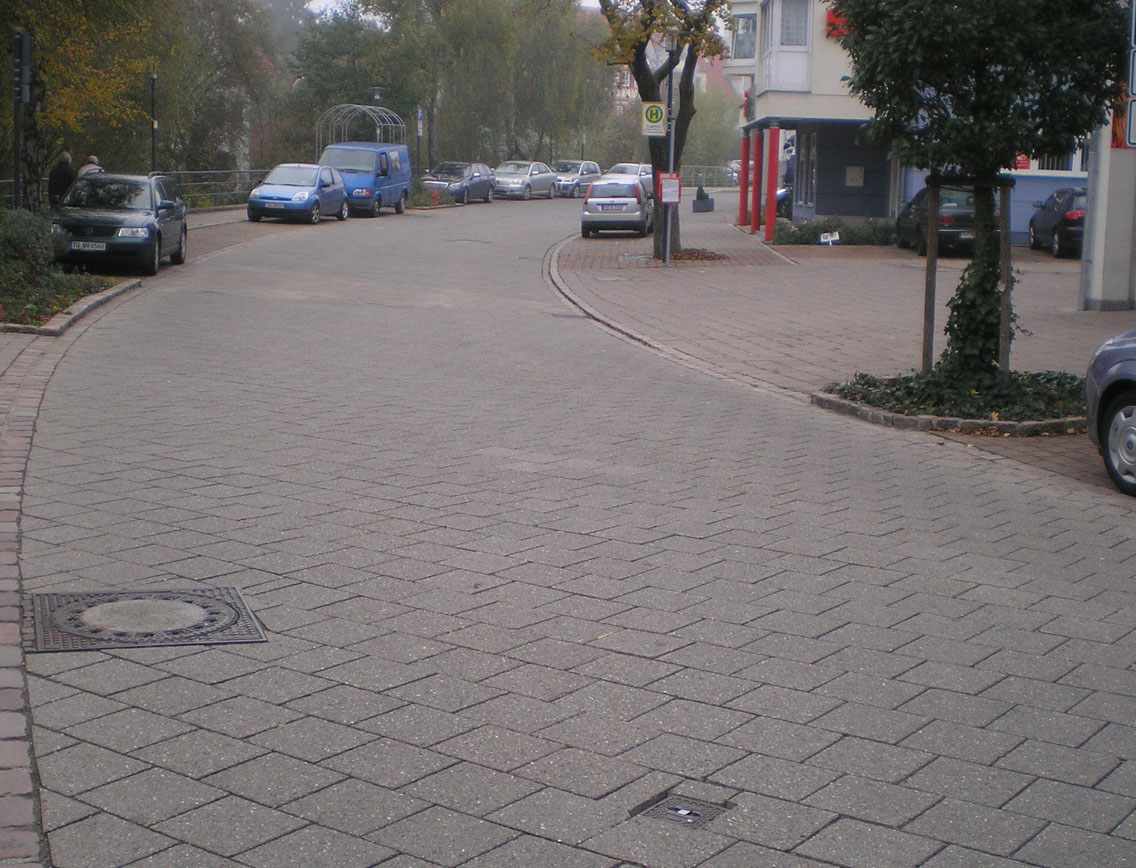

Das Resümee aller der Beteiligten war insgesamt sehr positiv, so dass wir hier eine erste gelungene und erfolgreiche Sanierung mit ECOPREC als das Bettungsmaterial für stabilere Pflasterflächen vorweisen können. Für die laufende Kontrolle und Pflege hat das Bauunternehmen mit der Stadt Mössingen vereinbart, dass das Bauunternehmen Flammer eine jährliche Kontrolle durchführt und ggfls. die Fugen nachfüllt. Herr Schlümer wird an diesen Terminen selber teilnehmen.




Beteiligte Partner

Stadtverwaltung Mössingen, Tiefbauamt: Leiter Herr Hans-Peter Häcker
Bauunternehmen Richard Flammer GmbH & Co, Mössingen: Herr Richard Flammer
SF-Kooperation, Bremen: Herr Dipl. Ing. Jens Meinheit
braun-steine GmbH, Amstetten: Herr Bernd Schlümer/Herr Christoph Thalheim
